半導體芯片的生產步驟大體分為設計、制造和封裝，半導體探針主要運用在半導體的芯片設計驗證、晶圓測試、成品測試環節，是貫穿整個芯片生產流程的核心零部件。

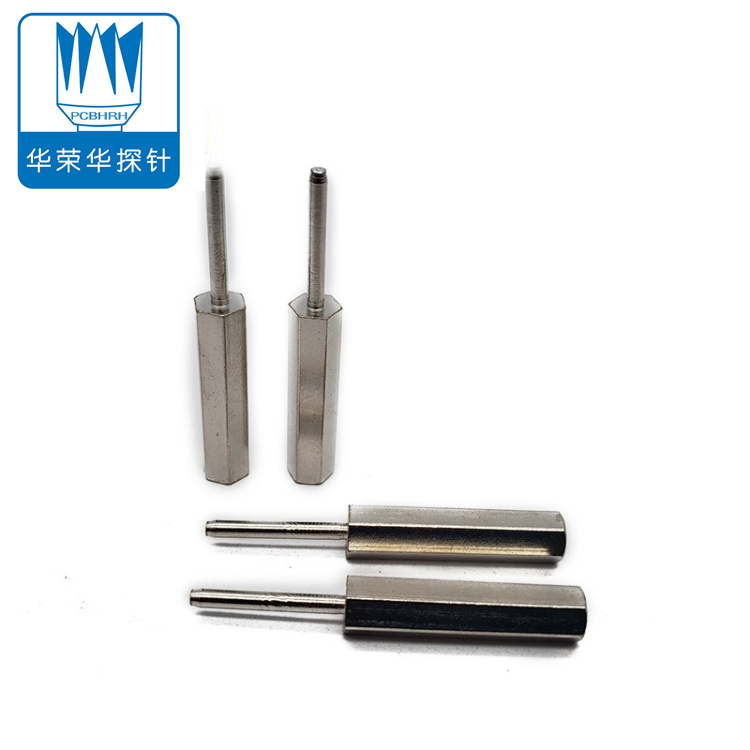

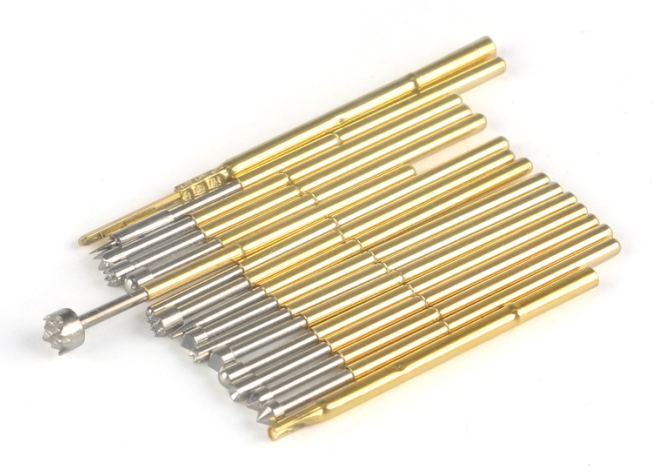

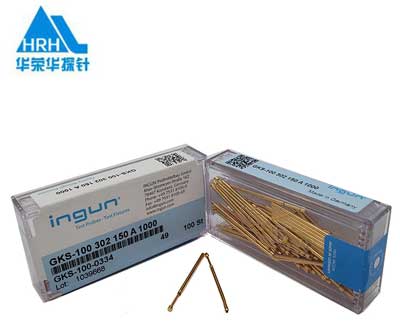

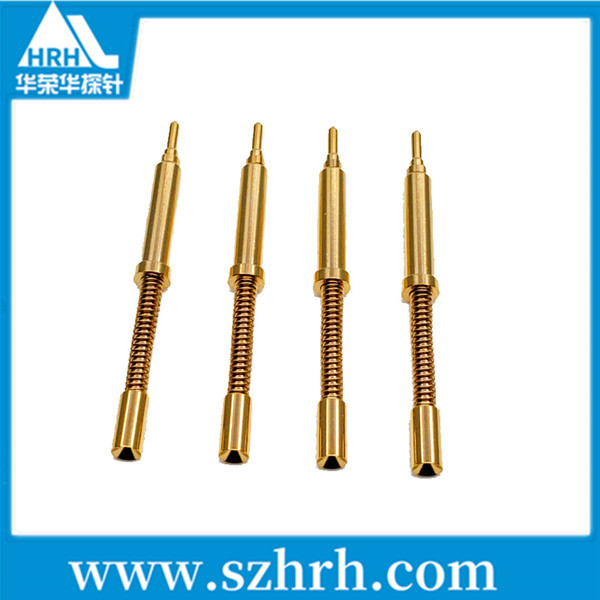

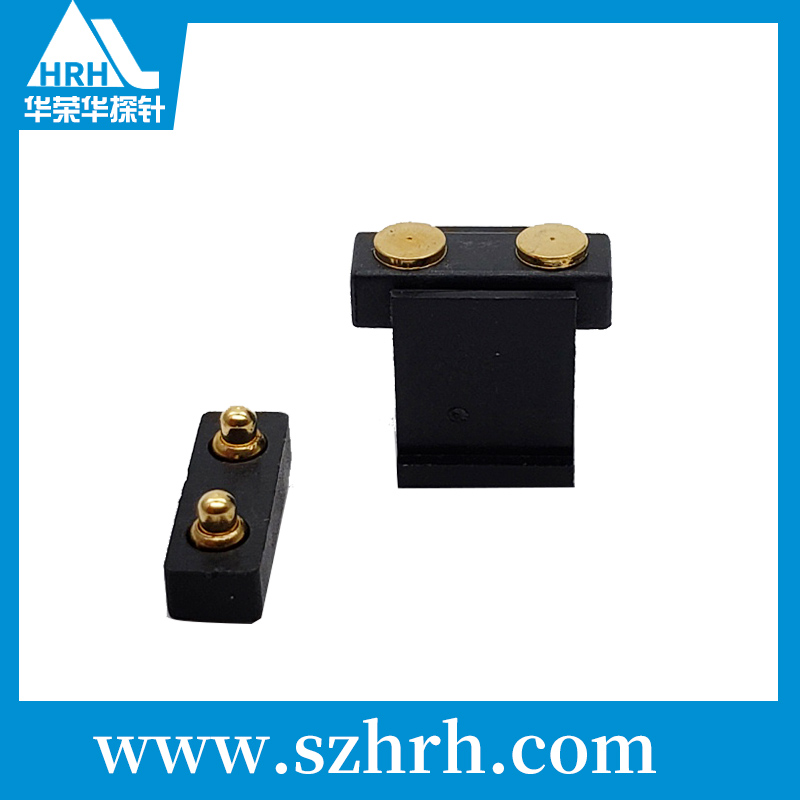

  探針一般由針頭、針尾、彈簧、外管四個基本部件經精密儀器鉚壓預壓之后形成。由于半導體產品尺寸非常微小，對探針的尺寸要求更達到了微米級別。

  探針運用于于晶圓/芯片引腳或錫球與測試機之間的精密連接，實現信號傳輸以檢測產品的導通、電流、功能和老化情況等性能指標。

  生產出的探針，結構是否合理，尺寸誤差是否合理，針頭是否有原始偏斜，普通探針外圍絕緣層是否完整等等問題，會直接影響到探針的測試精度，進而影響到半導體芯片產品的測試與驗證效果。

  檢測難點由于探針本身的尺寸小，對視覺系統的精度要求更高，同時探針整體結構合理性也需要檢測，對檢測的視野也有較高要求，為了防腐蝕、增強穩定性與耐久性，探針外部一般會進行鍍金處理，導致探針外部反光會比較強烈，視覺系統同時還需要克服這一困難。

 華榮華電子有限公司是一家專業生產探針公司，擁有完善齊全的生產線，引進國內外先進的生產、檢驗設備、從半成品的加工至成品的包裝，為客戶提供優質的產品，滿足客戶的高品質的需求。
