探針是用來測試線路板的開路或短路的，在測試治具中，探針是一個媒介，探針放在針管里，探針頭的接觸待測物，另一端的套管引出線將信號傳導出去，接收回來的信號在測試機里處理；也可以通過探針的測試來傳輸電流活電壓來判斷線路板的情況。在測量中探針頭是主要的使用部位。

探針的頭型分為很多種，因為不同的測試點需要不同的頭型；比如：梅花頭的被測點是平片或凹狀.......

下面我給大家總結一下所有的探針頭型的用法吧

（一）

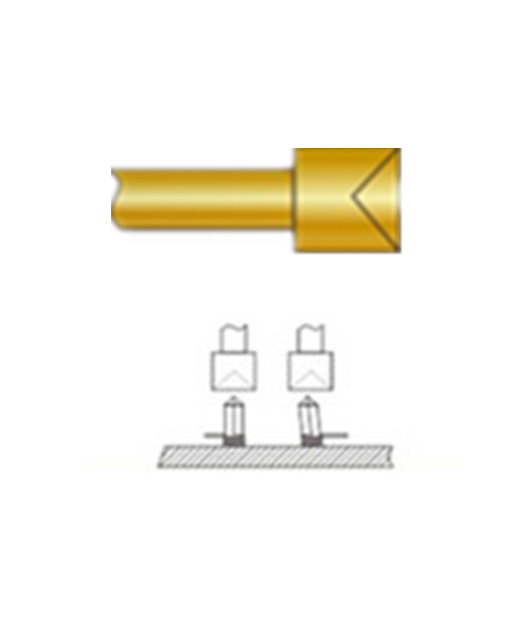

杯頭 ——主要用于接觸接頭，測試長導腳，端子及繞線柱

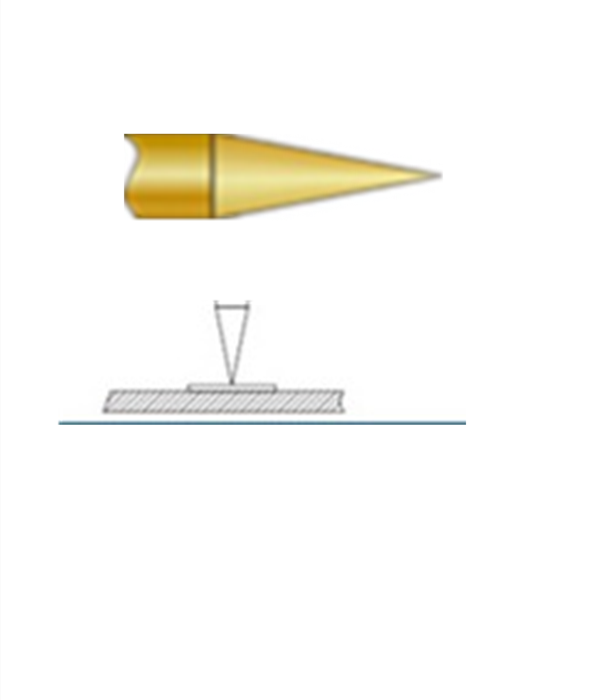

尖頭 ——主要用于接觸焊盆，測試導腳、焊點

及污染之PC板或穿刺污染層，刺透力一般。

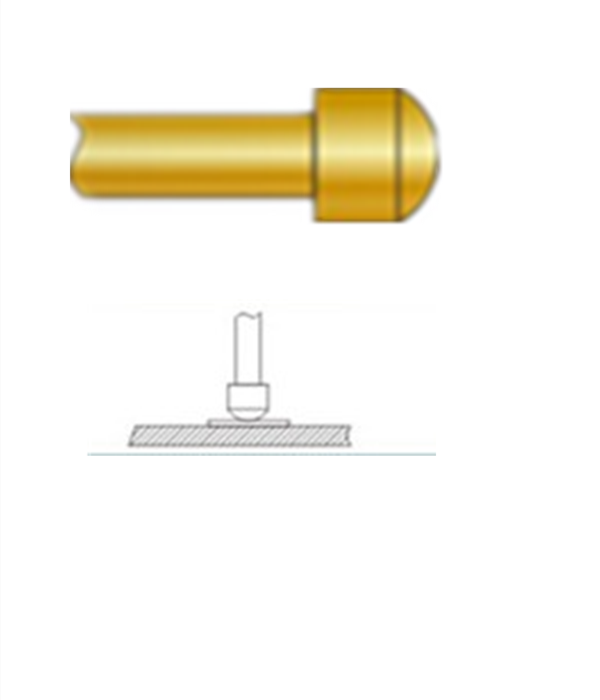

圓頭 —— 一般用于接觸焊盆、焊墊及金手指，

確保不留牙印。

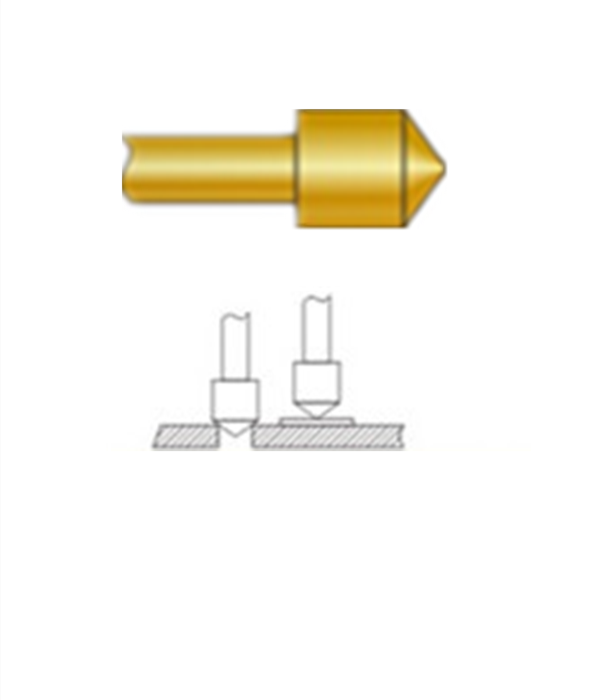

圓錐頭 —— 測試貫空孔，焊墊及金手指

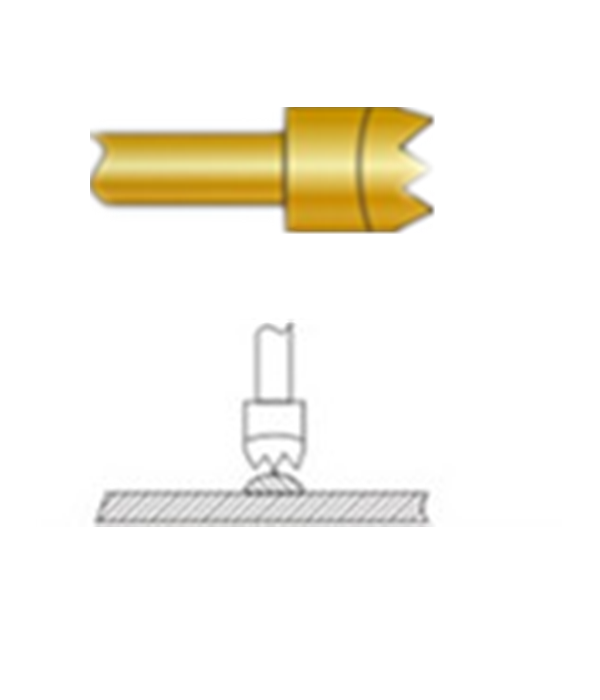

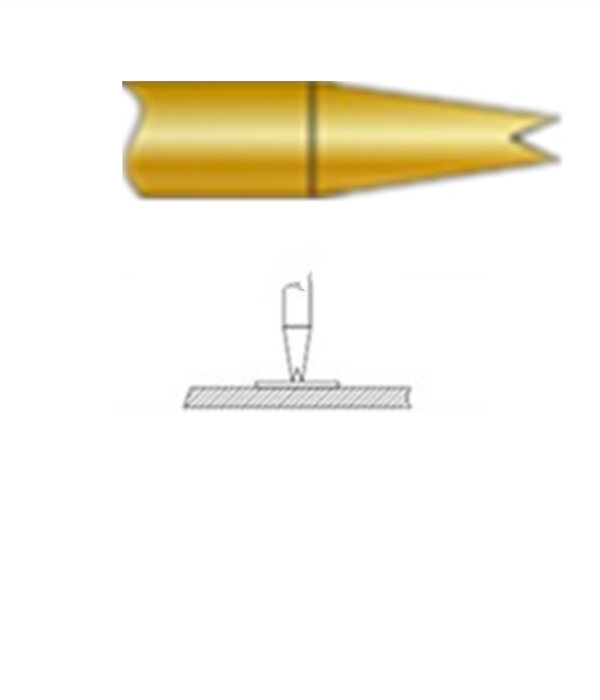

小四爪 —— 測試焊墊及金手指 ，適合細線測試，

不沾灰塵及污染物

梅花頭 —— 測試長導腳，端子、繞線柱、焊點及焊墊

是一款萬用型針頭，適合于各類型的接觸點

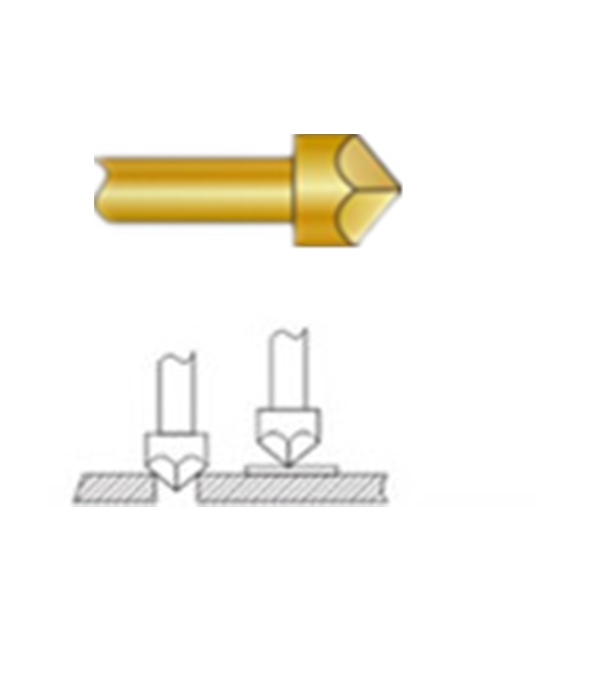

               三面錐形頭 —— 通常用于接觸金屬道孔（過孔）測試貫空孔、

                                                   焊盆、焊墊、及金手指 ，可代替尖針。

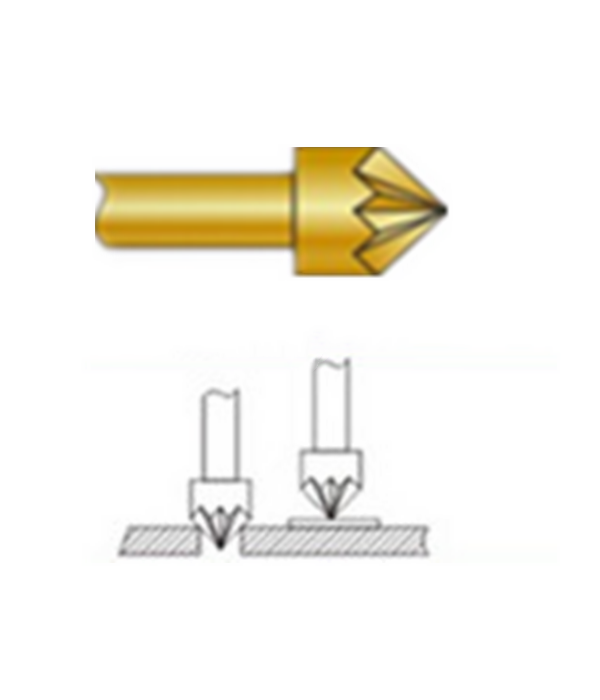

星型頭 —— 測試貫空孔，焊墊及金手指

不沾灰塵及污染物

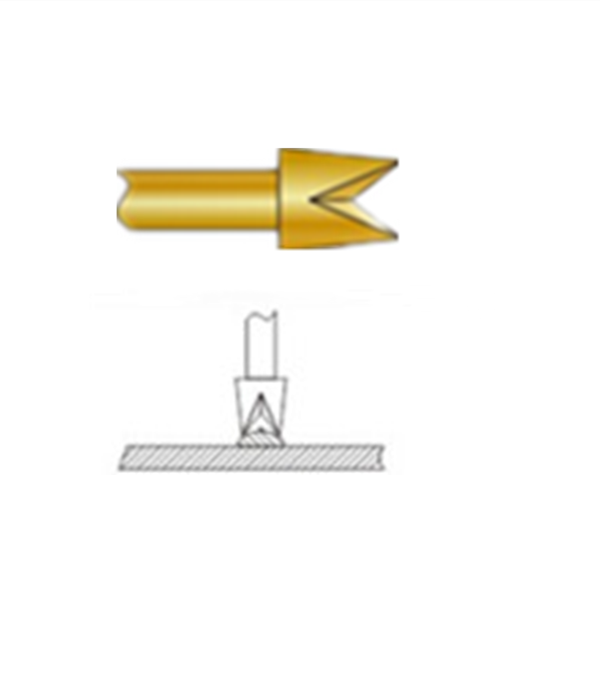

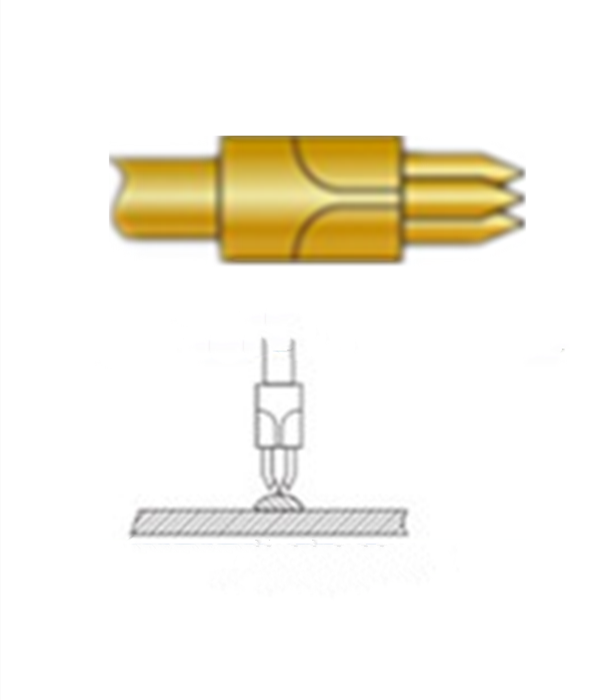

三尖針——測試導腳及焊點、污染之PC板或穿刺污染層

鋼質針尖，壽命佳

四爪頭——經常用于接觸元件腳，測試焊墊及焊點，由于灰塵和松香堆積在針頭，所以不鼓勵用于免清洗的板子
